Современный мир также трудно представить себе без электроники, как и саму электронику — без микроконтроллеров.  Эти микросхемы заправляют буквально всем: начиная от квадрокоптеров и заканчивая роботами. Не удивительно, что технические специалисты, умеющие правильно программировать микроконтроллеры, ценятся на вес золота — но освоить это дело не так-то просто. Если, конечно, не использовать для учебы электронный конструктор "Эвольвектор". Конструктор создан специально для детей и позволяет научиться азам программирования микроконтроллеров в игровой форме, но с настоящими деталями. Такая "игрушка" даст возможность с детства привить ребенку интерес к технологиям, которые играют такую важную роль в жизни современного человека.

К конструктору прилагается учебное пособие, которое включает в себя 28 уроков — в каждом можно найти задание и рекомендации по сборке определенной схемы или предмета.  В комплект входит 250 деталей — этого хватит, чтобы собрать электронную музыкальную шкатулку и даже настоящего робота. Более того, детали всегда можно докупить: "Эвольвектор" — это конструктор российского производителя, поэтому проблем с доступностью дополнительных комплектов возникнуть не должно.

На сегодняшний день в линейке конструкторов "Эвольвектор" представлено три набора: первый обучает основам электроники (он самый легкий), второй — программированию микроконтроллеров, и третий (наиболее сложный) — использованию миниатюрных одноплатных компьютеров. Набор по программированию микроконтроллеров существует в трех вариантах: стартовом (в комплект входит всего 100 деталей), основном (200 деталей) и расширенном (250 деталей). В нашем магазине представлен расширенный набор, так как он обеспечивает самый широкий простор для творчества. Кроме стандартных резисторов и транзисторов, в данной вариации конструктора есть несколько типов различных датчиков, шаговый двигатель, цифровой сегментный индикатор и многое другое. Это позволяет создавать устройства более продвинутого уровня и делает процесс сборки увлекательным, ведь собирать карманного робота намного интереснее, чем просто учиться подключать светодиоды.

И все же главная задача  этого конструктора — не просто сборка разных приспособлений, каким бы интересным это ни казалось, а обучение программированию микроконтроллеров, которые запустят работу этих устройств. Микроконтроллер — это миниатюрный компьютер, заключенный в одну единственную микросхему. Конечно, его мощность не сравнима с полномасштабным машинами, но многие свойства схожи: например, у микроконтроллеров тоже есть оперативная и постоянная память, возможность подключения разных устройств. Микроконтроллеры управляют практически всеми гаджетами — они есть в принтерах, роутерах, игрушках, бытовой и промышленной технике. Фактически, это что-то вроде "мозга" любого электронного девайса, и чтобы устройство работало правильно, в этот "мозг" нужно заложить соответствующую программу с четко выверенным алгоритмом.

До недавнего времени научиться программированию микроконтроллеров можно было только на спецкурсах в профильных ВУЗах. Сегодня же благодаря появлению  платформы Arduino все стало значительно проще: в небольшое устройство уже "встроен" микроконтроллер и все необходимое для его работы. Приспособление подключается напрямую к USB порту компьютера, откуда на него записывается программа — раньше для этого нужен был паяльник и множество сложных и дорогих программаторов для микросхем. В комплект поставки конструктора «Эвольвектор» входит ардуино-совместимый контроллер CraftDuino V российского производства.

В комплекте с конструктором поставляется учебное пособие, в котором собрано 28 уроков. На каждом уроке разбирается что-то новое — например: управление светодиодом, серводвигателем (специальный электрический двигатель, использующийся, например, в станках), сборка будильника с мелодией, работа с датчиками, создание коробочного робота, мини-проект "Секундомер" и многое другое. Когда основная программа будет освоена, конструктор не превратится в бесполезную игрушку — можно самостоятельно найти в сети Интернет более сложные схемы на основе платформы Arduino. При наличии воображения и опыта конструктор предоставляет бесчисленное множество возможностей.

Огромное достоинство конструктора "Эвольвектор" — это детальное объяснение каждого урока. В мануале прописано все, начиная со сборки деталей и заканчивая написанием программы. Более того, оригинальное пособие написано на русском языке (исключена возможность неправильного перевода), все примеры подробно разобраны и проиллюстрированы.  Все необходимое также входит в комплект, в том числе диск с программным обеспечением для написания и переноса программ на микроконтроллер.

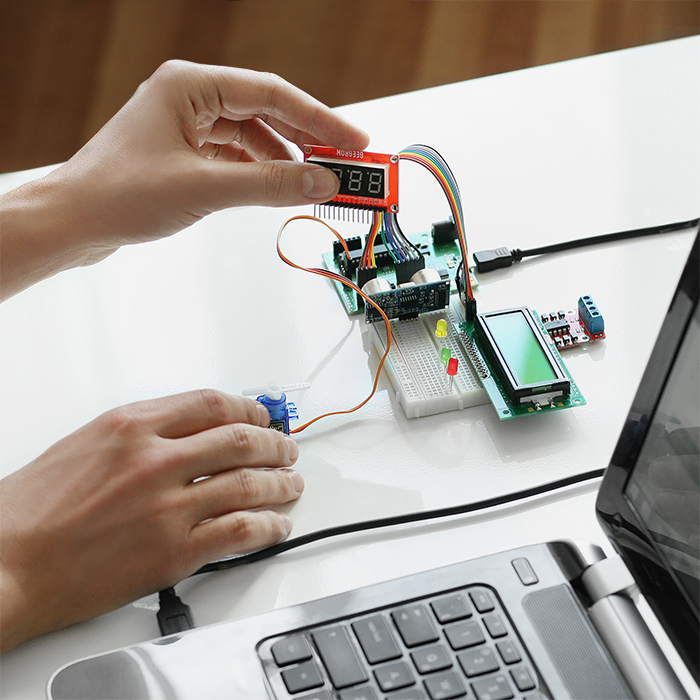

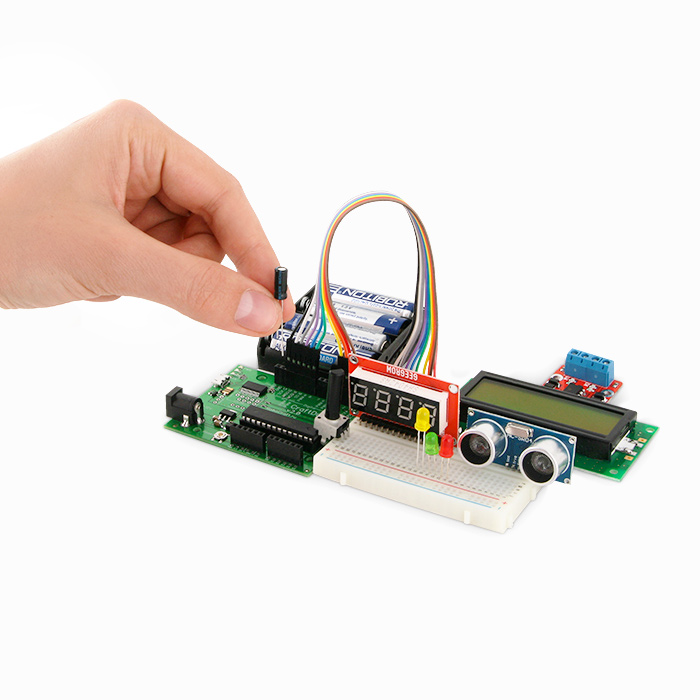

Несмотря на то, что в конструкторе используются  настоящие электронные детали, набор полностью безопасен для ребенка. Сборка устройств производится на учебной макетной плате, паяльник не используется вовсе. Уровень напряжения для питания схемы не превышает 12 В — даже если произойдет контакт с током такой мощности, это не причинит ни малейшего вреда здоровью. Конструктор предназначен для детей от 12 лет, однако ограничение больше продиктовано способностями ребенка и на усмотрение родителей может быть сдвинуто в меньшую сторону.

Arduino-платформа:
Микроконтроллер: ATmega328
Рабочее напряжение: 5 В
Входное напряжение: 7 -12 В
Цифровые входы/выходы: 14 шт (6 могут использоваться как ШИМ)
Аналоговые выходы: 6 шт
Постоянный ток через вход/выход 40 мА
Постоянный ток для вывода: 3,3 В, 50 мА
Флеш-память: 32 Кб (0,5 Кб зарезервировано загрузчиком)
Оперативная память: 2Кб
EEPROM 1 Кб
Тактовая частота 16 МГц
Для детей от 12 лет

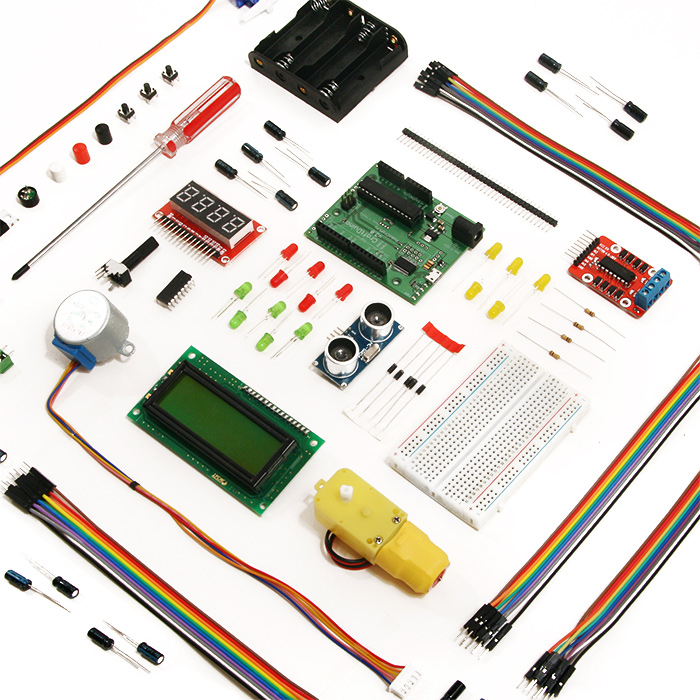

В состав набора входят более 250 компонентов и устройств, а именно:
Российский ардуино совместимый контроллер - CraftDuino V 2.0 - 1 шт. Макетная плата 82х53 - 1 шт.
Текстовый экран с поддержкой русского шрифта 16х2 - 1 шт.
Два набора резисторов по:
120 Ом - 20 шт.
240 Ом - 20 шт.
1 кОм - 20 шт.
10 кОм - 20 шт.
100 кОм - 20 шт.
Набор тактовых кнопок с колпачками:
Тактовый кнопки - 3 шт.
Цветные колпачки - 3 шт.
Ультрозвуковой дальномер HC-SR04 - 1 шт.
Фоторезистор VT93N1 - 1 шт.
Электромагнитный излучатель (бузер) - 1 шт.
Батарейный отсек на 4 батарейки АА- 1 шт.
Соединительные провода "мама-папа" длиной 20 см - 20 шт
Соединительные провода "папа-папа" длиной 20 см- 40 шт
Разъем для питания контроллера - 1 шт.
Выпрямительный диод - 5 шт.
Сдвиговый регистр (8 каналов) - 1 шт.
Шаговый электродвигатель - 1 шт.
Отвертка крестовая - 1 шт.
DVD-диск с информационными материалами и программным обеспечением - 1 шт.
Учебное пособие по изучению программируемых контроллеров на основе АРДУИНО:
- часть 1 - 1 шт;
- часть 2 - 1 шт;
-часть 3 - 1 шт.
Серводвигатель
Sg-90s - 1 шт.
Набор светодиодов:
Красный - 5 шт.
Желтый - 5 шт.
Зеленый - 5 шт.
RGB светодиод - 1 шт.
Белый светодиод - 5 шт.
Аналоговый температурный датчик LM335Z - 1 шт.
Полевой транзистор - 1 шт.
Штырьковый соединитель (40 pin) - 1 шт.
Разъем для питания контроллера от батарейки
типа "крона" - 9 вольт - 1 шт.
Переменный резистор (потенциометр) - 1 шт.
Болтовой клеммник - 1 шт
Кабель USB - micro-USB длиной 1,8 м. - 1 шт.
Цифровой 7-сегментный индикатор (4 разряда) - 1 шт. Драйвер электродвигателя - 1 шт. Мотор-редуктор с проводами 180 мм. и конденсатором - 1 шт. Батарейки АА - 4 шт.
Набор конденсаторов:
1 мкФ - 5 шт.
4.7 мкФ - 5 шт.
47 мкФ - 5 шт.
100 мкФ - 5 шт.
220 мкФ - 5 шт.
